4CH AHD 720P/CVBS Vehicle Video Splitter para sa Truck Camera System

Mga Bentahe ng Produkto

1. Isang Control Unit para sa Apat na Camera ng Sasakyan

Kumonekta hanggang sa apat na channel ng camera sa pamamagitan ng isang compact na video control unit. Pinapasimple nito ang mga wiring at pamamahala ng signal ng mga multi-camera na sistema ng sasakyan.

2. AHD + CVBS Camera Compatibility

Maaari itong sumuporta AHD 720P/CVBS. Ginagawa nitong angkop ang unit para sa mga proyektong gumagamit ng iba't ibang henerasyon ng mga camera ng sasakyan.

3. Paglipat ng Buong Screen na Nakabatay sa Trigger

Ang bawat camera ay maaaring magkaroon ng indibidwal na trigger input. Kapag na-activate ang trigger signal, maaaring awtomatikong kunin ng kaukulang camera ang display sa full-screen mode. Ito ay kapaki-pakinabang para sa mga application tulad ng: Pag-activate ng reverse camera, Pagsubaybay sa gilid ng camera, Pag-activate ng front camera at Pinto ng sasakyan o paglipat ng camera na nauugnay sa pagliko.

4. Flexible na Multi-View na Display

Kapag nakakonekta ang dalawa o tatlong camera, maaaring awtomatikong lumipat ang system sa kaukulang 2-split o 3-split display mode. Nagbibigay ito ng praktikal na paraan upang bumuo ng iba't ibang configuration ng camera nang hindi binabago ang pangunahing control unit.

5. Independent Mirror Image Setting

Ang bawat channel ng camera ay maaaring i-configure nang hiwalay bilang normal na imahe o mirror na imahe, na nagpapahintulot sa iba't ibang mga posisyon ng camera na gamitin ang kanilang naaangkop na oryentasyon sa pagtingin.

Mga Parameter ng Produkto

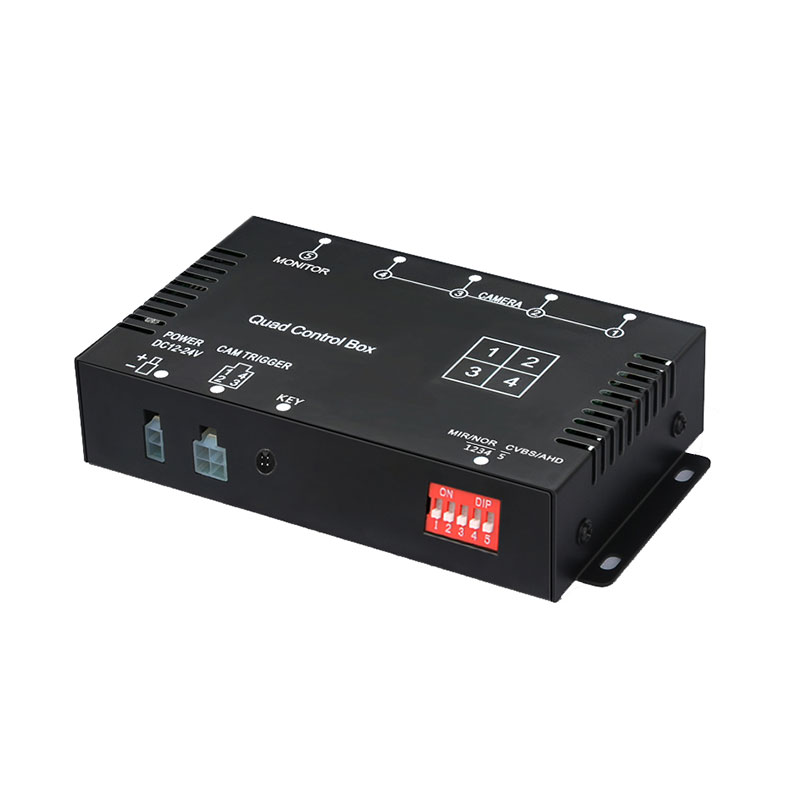

Uri ng Produkto: 4CH AHD Vehicle Video Multiplexer

Input ng Camera: 4CH  AHD 1080P / AHD 720P / CVBS

Video Output Resolution: AHD 720P / CVBS

Mga Channel ng Camera: 4CH

Display Mode: Full Screen / 2-Split / 3-Split / Multi-View ayon sa mga nakakonektang camera

Trigger ng Camera: Indibidwal na Trigger para sa Bawat Channel

Pagpili ng Camera: Trigger Wire / Manu-manong Pagpili

Trigger Display: Awtomatikong Full-Screen Display

Priyoridad sa Display: CAM1 / CAM2 / CAM3 / CAM4

Trigger Return Delay: Tinatayang. 2 Segundo

Setting ng Larawan: Normal / Mirror, independiyenteng adjustable para sa bawat channel

Audio: Sinusuportahan ang 720P / CVBS Audio Output

Power Output: 12V Power Output para sa Mga Camera at LCD

Gumagana na Boltahe: DC 9V–32V

Proteksyon: Mataas na Boltahe / Mababang Boltahe / Sobra na Proteksyon

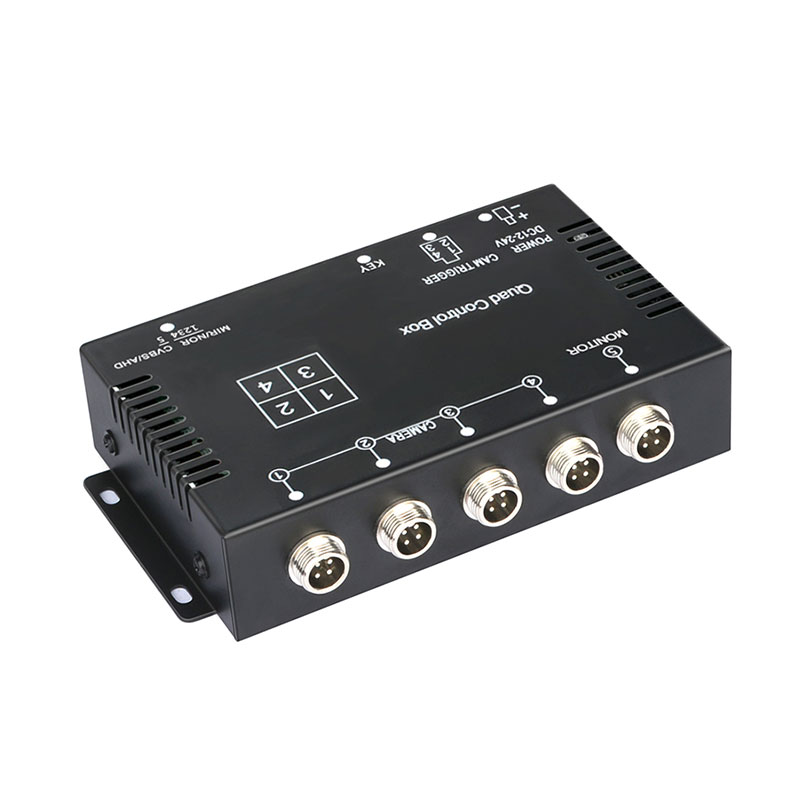

Video Output Connector: RCA / 4P Aviation

Video System: PAL / NTSC

Dimensyon: 155 × 87 × 32mm

Karaniwang Configuration ng Camera

Maaaring gamitin ang 4-channel na arkitektura para sa iba't ibang mga layout ng komersyal na sasakyan.

• Truck / Trailer

Front Camera + Rear Camera + Kaliwang Side Camera + Right Side Camera

• Bus

Front Camera + Rear Camera + Door/Side Camera + Karagdagang Camera

• RV / Motorhome

Rear Camera + Kaliwang Side Camera + Kanan Side Camera + Front Camera

• Espesyal na Sasakyan

Front Monitoring + Rear Monitoring + Working Area Camera + Side Camera

Ang aktwal na pagsasaayos ng camera ay maaaring iakma ayon sa katawan ng sasakyan at mga kinakailangan sa pagsubaybay.

Trigger at Display Control

Ang trigger function ay isa sa mga pangunahing tampok ng video multiplexer ng sasakyan na ito. Ang bawat isa sa apat na channel ng camera ay maaaring ma-trigger nang hiwalay. Kapag natanggap ang trigger signal, awtomatikong nagbabago ang kaukulang camera sa full-screen na display ayon sa preset na priyoridad ng camera. Matapos makansela ang trigger signal, ang imahe ay mananatiling ipinapakita nang humigit-kumulang 2 segundo bago bumalik sa dating display state. Ang ganitong uri ng kontrol sa pag-trigger ay partikular na kapaki-pakinabang kapag ang driver ay nangangailangan ng isang mahalagang view ng camera upang pansamantalang i-override ang normal na multi-camera display.

Bakit Gumamit ng Video Multiplexer Sa halip na Direktang Ikonekta ang Mga Camera?

Para sa isang multi-camera na sistema ng sasakyan, ang pangunahing hamon ay hindi lamang ang bilang ng mga camera. Kailangan din ng system na pamahalaan kung aling camera ang dapat ipakita at kung kailan.

Ang 4CH AHD Vehicle Video Multiplexer ay nagbibigay ng isang sentralisadong punto ng koneksyon para sa apat na camera at hawakan:

• Input ng Camera → Pagproseso ng Signal → Trigger Control → Display Switching → Monitor Output

Nagbibigay-daan ito sa mga manufacturer, installer, at fleet solution provider ng sasakyan na bumuo ng mas organisadong multi-camera na sistema ng pagsubaybay sa sasakyan.

FAQ

Q1: Ilang camera ang kayang suportahan ng control box?

Sinusuportahan nito ang hanggang 4 na input ng camera.

Q2: Sinusuportahan ba nito ang mga AHD1080P camera?

Oo. Sinusuportahan nito ang AHD 1080P, AHD 720P at CVBS camera inputs.

Q3: Maaari bang i-trigger nang hiwalay ang bawat camera?

Oo. Ang bawat channel ng camera ay maaaring ma-trigger nang hiwalay at awtomatikong ipinapakita sa buong screen.

Q4: Maaari ba akong manu-manong pumili ng camera?

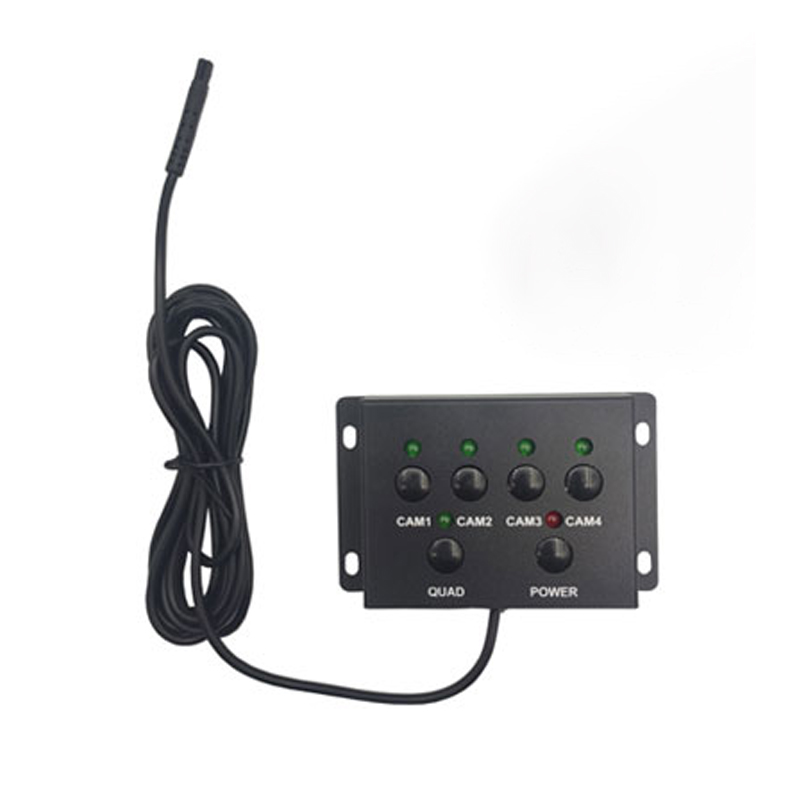

Oo. Maaaring piliin nang manu-mano ang alinman sa apat na channel ng camera.

Q5: Maaari bang gumamit ang mga camera ng iba't ibang setting ng salamin?

Oo. Ang normal/mirror na imahe ay maaaring i-configure nang nakapag-iisa para sa bawat channel.

Q6: Ano ang mangyayari pagkatapos mawala ang trigger signal?

Matapos kanselahin ang trigger, ang napiling imahe ay mananatili sa humigit-kumulang 2 segundo at pagkatapos ay babalik sa dating status ng display.

Q7: Maaari ba itong gumana sa isang 24V na trak?

Oo. Ang gumaganang boltahe ay 9V–32V, na sumasaklaw sa mga karaniwang 12V at 24V na aplikasyon ng sasakyan.

Q8: Nagre-record ba ito ng video?

Hindi. Ang bersyon na ito ay isang video multiplexer/control box, hindi isang DVR. Ito ay dinisenyo para sa paglipat ng video at pamamahala ng display.
