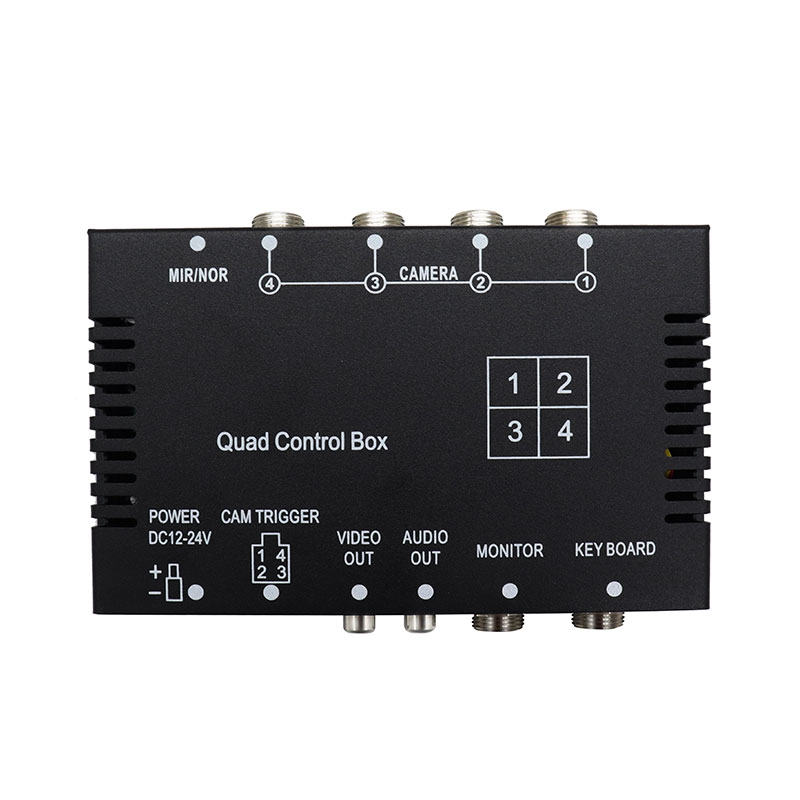

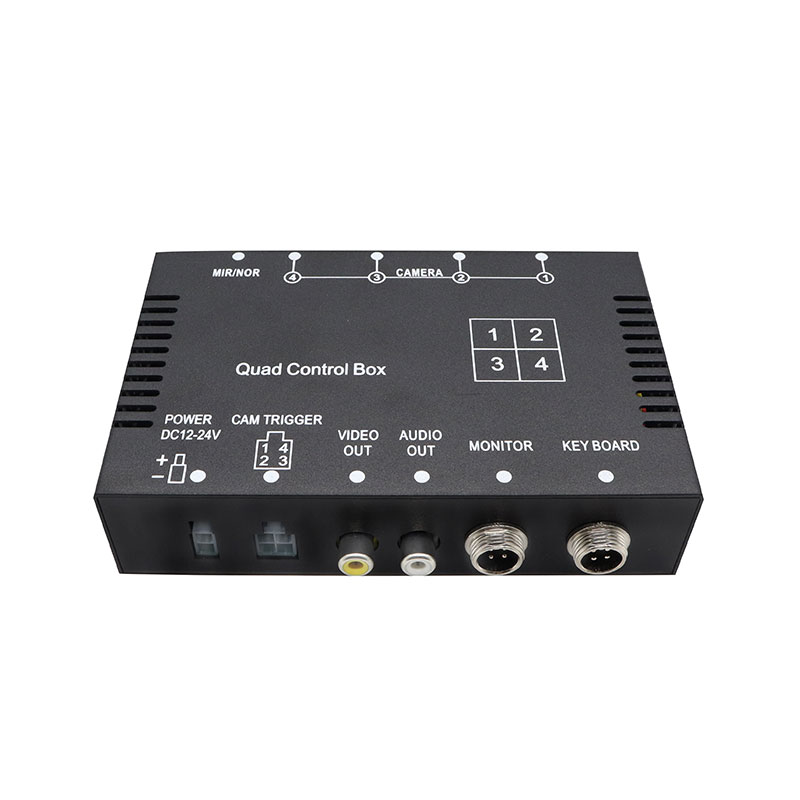

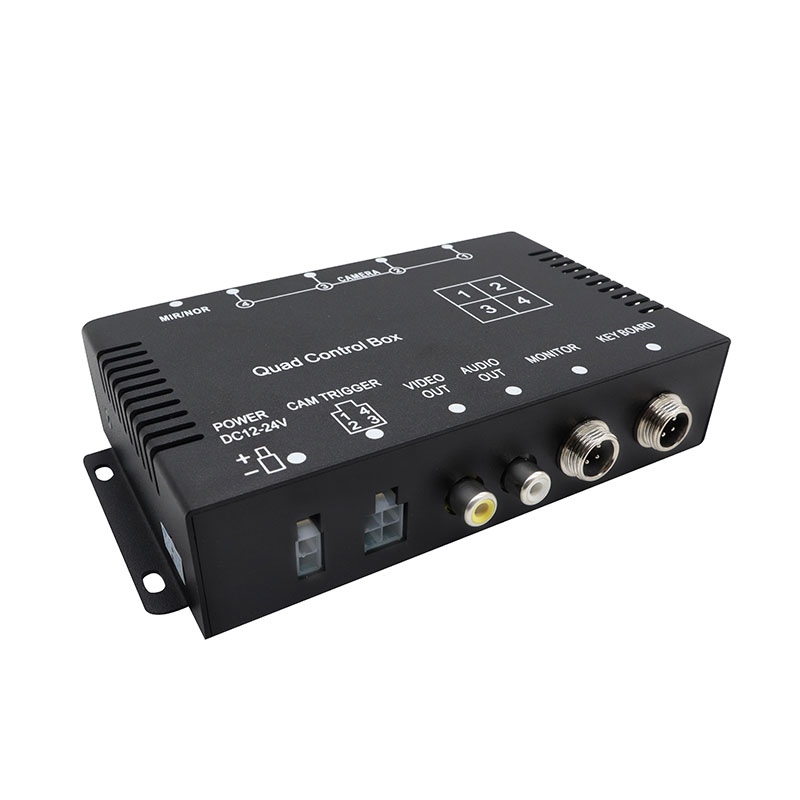

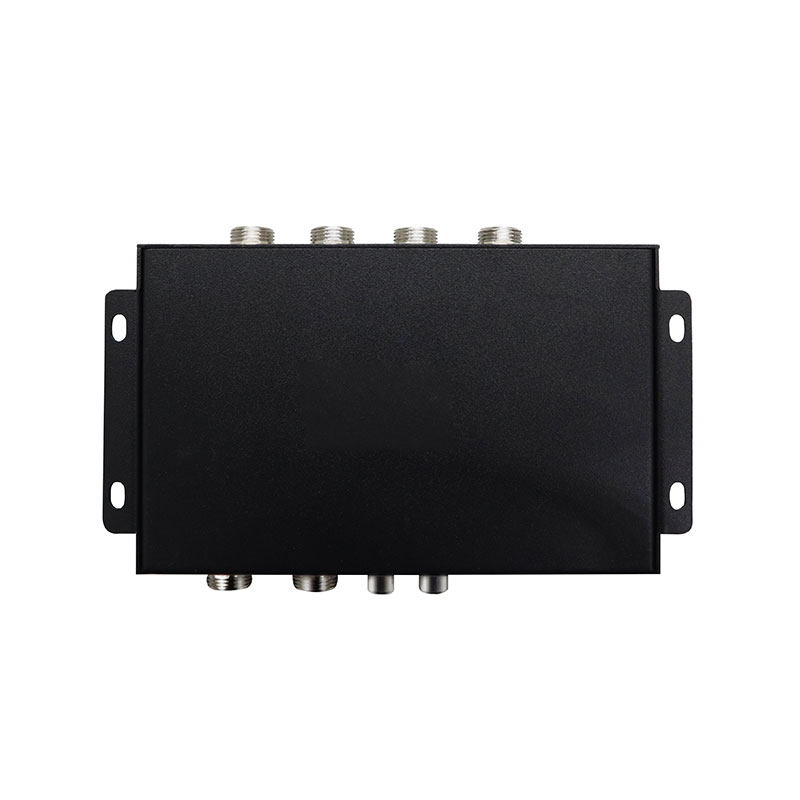

4CH Vehicle Video Control Box para sa Multi-Camera Display at Camera Switching

Sa halip na direktang ikonekta ang maraming camera sa magkahiwalay na control device, nagbibigay ang controller ng 4 na input ng camera sa isang compact unit, na nagpapahintulot sa iba't ibang view ng camera na mapili at maipakita sa pamamagitan ng monitor ng sasakyan. Sinusuportahan ng system ang apat na CVBS vehicle camera at maaaring awtomatikong hatiin o ilipat ang video display ayon sa napiling operating mode. Ang bawat camera ay maaaring ma-trigger nang hiwalay, habang ang system ay maaaring awtomatikong ipakita ang kaukulang camera sa buong screen kapag ang isang trigger signal ay na-activate.  Sinusuportahan ng bawat channel ang mga independiyenteng setting ng salamin / normal na imahe, na ginagawang angkop ang system para sa iba't ibang posisyon sa pag-install ng camera. Pagkatapos makansela ang trigger signal, maaaring iantala ng system ang pagbabalik ng imahe nang humigit-kumulang 2 segundo bago bumalik sa dating status ng display. Ginagawa nitong angkop ang produkto para sa paglipat ng camera ng sasakyan, rear view camera system, multi-camera monitoring at commercial vehicle video system.

Mga Tampok ng Produkto

1. 4CH Multi-Camera Input

Sinusuportahan ng controller ang apat na input ng CVBS camera, na nagpapahintulot sa maramihang mga camera ng sasakyan na maisama sa isang sistema ng pagsubaybay sa video.

Maaari itong iugnay sa:

• Camera sa harap
• Rear view camera
• Kaliwang bahagi ng camera
• Camera sa kanang bahagi

Ginagawa nitong angkop para sa 4 na camera na sistema ng pagmamanman ng sasakyan.

2. Awtomatikong Paglipat ng Camera

Kapag na-activate ang trigger signal, maaaring awtomatikong lumipat ang kaukulang camera sa full-screen na display.

Ang function na ito ay kapaki-pakinabang para sa mga application tulad ng:

• Pag-activate ng reverse camera
• Pagsubaybay sa turn signal
• Pag-activate ng side camera
• Pagsubaybay sa pintuan o espesyal na sasakyan

3. Indibidwal na Trigger Control

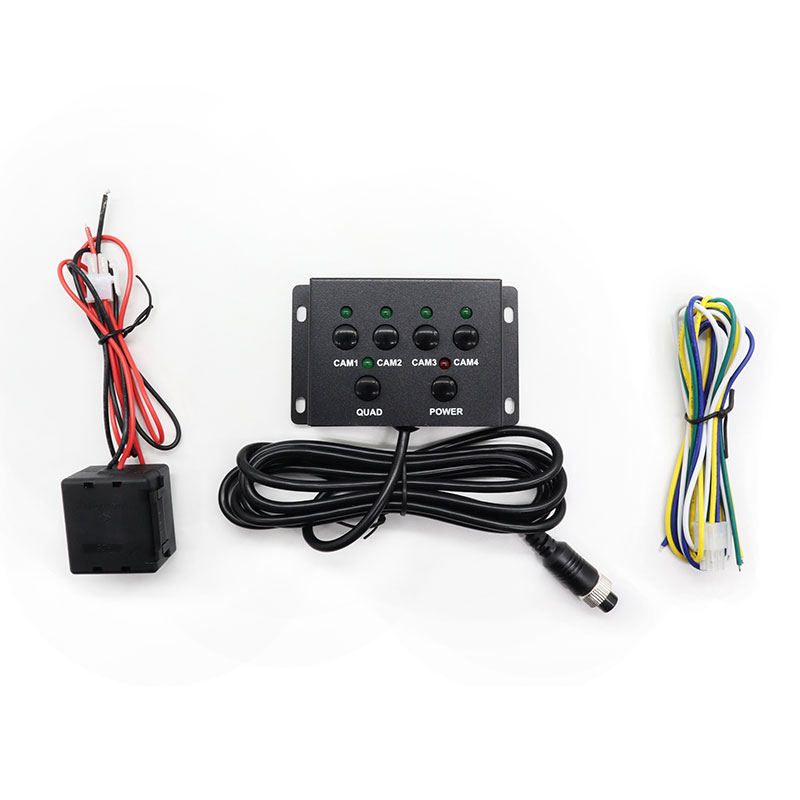

Ang bawat camera ay maaaring ma-trigger nang hiwalay. Maaaring pumili ang user ng alinman sa apat na channel ng camera sa pamamagitan ng trigger wire o manual na operasyon, na nagbibigay ng flexible na kontrol para sa iba't ibang configuration ng sasakyan.

4. Configurable Camera Priority

Sinusuportahan ng system ang mga setting ng priyoridad ng display para sa: CAM1 / CAM2 / CAM3 / CAM4. Nagbibigay-daan ito sa installer na tukuyin kung aling camera ang dapat unahin kapag maraming trigger signal ang natanggap.

5. Maramihang Video Connector Options

Available ang output ng video sa pamamagitan ng: RCA / 4P Aviation Connector. Nagbibigay ito ng kakayahang umangkop para sa pagsasama sa iba't ibang monitor ng sasakyan at mga sistema ng mga wiring ng camera.

Mga Parameter ng Produkto

Uri ng Produkto: D1 4CH Vehicle Video Control Box

Input ng Camera: 4CH CVBS

Pagpili ng Camera: Indibidwal na Trigger / Manu-manong Pagpili

Display: Awtomatikong Paglipat ng Full-Screen

Ipakita ang Priyoridad: CAM1 / CAM2 / CAM3 / CAM4

Setting ng Larawan: Normal / Salamin

Trigger Function: Indibidwal na Trigger ng Camera

Trigger Return Delay: Tinatayang 2 Segundo

Format ng Video: PAL / NTSC

Audio: Sinusuportahan ang Audio Output

Power Output: 12V para sa Mga Camera at LCD

Trabahong Boltahe: 9V–32V

Proteksyon: Mataas na Boltahe / Mababang Boltahe / Proteksyon sa Sobrang Pagkarga

Video Output Connector: RCA / 4P Aviation

dimensyon: 155 × 87 × 32mm

Mga Sitwasyon ng Application

1. Sistema ng Truck Camera

Maaaring ikonekta ng controller ang maraming camera sa isang truck camera system, kabilang ang mga front, rear at side camera.

2. Pagsubaybay sa Komersyal na Sasakyan

Angkop para sa mga commercial vehicle video monitoring system kung saan maraming camera ang kailangang ikonekta sa isang display ng sasakyan.

Maaaring kabilang sa mga aplikasyon ang:

• Mga trak ng paghahatid
• Mga sasakyang logistik
• Mga sasakyang pang-serbisyo
• Mga utility na sasakyan
• Mga komersyal na van
• Sistema ng Bus Camera

Ang 4CH video controller ay maaaring isama sa mga bus camera system para sa harap, likod at gilid na pagsubaybay.

3. Konstruksyon na Sasakyan

Angkop para sa pagtatayo at mga espesyal na sasakyan na nangangailangan ng maraming view ng camera sa paligid ng sasakyan.

Kasama sa mga halimbawa ang:

• Mga dump truck
• Mga concrete mixer truck
• Mga excavator
• Mga wheel loader
• Mga sasakyang may espesyal na layunin
• Rear View Camera System

Ang controller ay maaaring gamitin bilang isang backup camera controller upang awtomatikong ipakita ang rear camera kapag ang isang reverse trigger ay na-activate.

4. Multi-Camera Monitoring System

Para sa mga sasakyang nangangailangan ng maraming anggulo sa pagtingin, ang multi-camera video controller ay nagbibigay ng sentralisadong paglipat ng camera at pamamahala ng display.

Karaniwang Configuration ng Camera ng Sasakyan

Karaniwang 4 Camera Vehicle System:

• CAM1 → Front View Camera
• CAM2 → Rear View / Backup Camera
• CAM3 → Kaliwang Side View Camera
• CAM4 → Right Side View Camera

Kontrol:

Trigger Wire / Manu-manong Pagpili

Display: Awtomatikong Full-Screen Switching

Larawan: Normal / Mapipiling Salamin

Video: CVBS

kapangyarihan: 9–32V

FAQ

Q1: Ilang camera ang kayang suportahan ng video control box na ito?

Sinusuportahan ng controller ang 4 na input ng camera ng CVBS.

Q2: Maaari bang i-trigger nang hiwalay ang bawat camera?

Oo. Ang bawat camera ay maaaring ma-trigger nang paisa-isa sa pamamagitan ng trigger wire.

Q3: Maaari bang awtomatikong magpakita ang camera sa buong screen?

Oo. Kapag ang kaukulang trigger signal ay na-activate, ang napiling camera ay maaaring awtomatikong lumipat sa full-screen na display.

Q4: Maaari ko bang manu-manong piliin ang camera?

Oo. Maaaring piliin ang alinman sa apat na channel ng camera sa pamamagitan ng control function.

Q5: Maaari bang gumamit ng ibang setting ng salamin ang bawat camera?

Oo. Sinusuportahan ng bawat channel ang mga independiyenteng normal o mga setting ng mirror na imahe.

Q6: Anong mga sasakyan ang maaaring gumamit ng controller na ito?

Magagamit ito para sa mga trak, bus, komersyal na sasakyan, construction vehicle, espesyal na sasakyan at fleet camera system.

Q7: Sinusuportahan ba nito ang mga 24V na sasakyan?

Oo. Ang gumaganang boltahe ay 9–32V, na ginagawang angkop para sa parehong 12V at 24V na aplikasyon ng sasakyan.

Q8: Sinusuportahan ba ng controller ang PAL at NTSC?

Oo. Parehong PAL at NTSC na mga format ng video ay sinusuportahan.

Q9: Sinusuportahan ba nito ang audio?

Oo. Sinusuportahan ng controller ang output ng audio.

Q10: Ano ang mangyayari pagkatapos makansela ang trigger?

Pagkatapos makansela ang trigger, maaaring manatili ang larawan nang humigit-kumulang 2 segundo bago bumalik sa dating status ng display.
